Автоматика систем вентиляции. Возможности, функции
27 мая 2016
Защитная и регулирующая автоматика для всей линейки вентиляционного оборудования Breezart разработана специалистами компании и производится на современном высокотехнологичном оборудовании в технопарке «Яблочков», расположенном в Пензе.
Контроллеры JetLogic комплектуются электронными компонентами только ведущих мировых производителей. Мы используем: силовые симисторы для калориферов ST Microelectronics; полупроводниковые элементы Freescale, NXP; контроллеры Atmel и ST Microelectronics ARM Cortex-M3; реле Omron, Panasonic; керамические конденсаторы AVX, Samsung; электролитические конденсаторы Jamicon (105°С); клеммы Phoenix Contact. Все это обеспечивает стабильную работу оборудования Breezart в течение всего срока его службы.
Дополнительная информация

Возможности системы автоматики Breezart

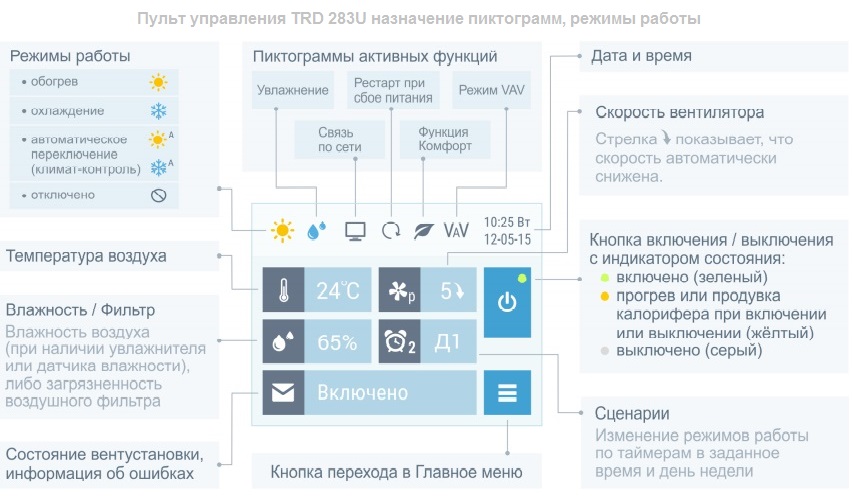

- Пульты управления с цветным сенсорным дисплеем JLV135 или TPD-283U-H
- Плавная регулировка мощности калорифера для нагрева воздуха до заданной температуры в диапазоне от +15°С до +32°С для водяных и от +5°С до +32°С для электрических вентустановок (при достаточной мощности калорифера).
- Охлаждение воздуха до заданной температуры в теплый период года (соответственно функция доступна при наличии охладителя).
- Увлажнение воздуха (опция). Возможна работа ПУ, ПВУ совместно с увлажнителем воздуха Breezart или Carel. Обмен данными реализуется по шине Modbus, управление влажностью воздуха выполняется со штатного пульта ДУ.
- 8-ступенчатая регулировка скорости вентилятора (доступна для всех моделей с ЕС вентиляторами). Минимальная и максимальная скорость может настраиваться со штатного пульта. Кроме того, имеется возможность в период проведения монтажных и пуско-наладочных работ установить требуемую производительность вентустановки (если полная производительность избыточна).
- Трехуровневая система защиты от замерзания калорифера (для моделей с водяным калорифером). Система автоматики контролирует температуру водяного нагревателя и окружающего воздуха с помощью трех независимых датчиков, что исключает возможность размораживания калорифера в холодное время года из-за неисправности одного из них.
- Трехуровневая система защиты от перегрева калорифера (для моделей с электрическим калорифером). Если сработали первые два уровня защиты, то при снижении температуры работоспособность установки восстанавливается автоматически.
- Контроль загрязненности воздушного фильтра. Цифровой дифференциальный датчик давления (штатный компонент системы автоматики), позволяет измерять степень загрязненности фильтра с высокой точностью от 0 до 100%.
- Энергонезависимые часы с синхронизацией времени через интернет (для JLV135).
- Недельные сценарии для программирования режима работы и включения / отключения установки по определенным дням недели в заданное время.(настройки производятся с помощью пульта)
- Функция «Комфорт». В холодные периоды года мощность калорифера может оказаться недостаточной для поддержания заданной температуры (например выбрана ПУ с заниженной мощностью калорифера из-за недостатка свободной электрической мощности на объекте). В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной. Если повысилась температура уличного воздуха или вы снизили заданную температуру, то скорость вентилятора автоматически возвращается до установленного значения.
- Функция «Рестарт». Позволяет сохранить ваши настройки. При аварийном отключении и дальнейшем восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания.
- Воздушное отопление. Функция автоматики: "Каскадное регулирование" позволяет поддерживать температуру и влажность (соответственно при наличии увлажнителя) по датчику в помещении (потребуется дополнительный датчик, который приобретается отдельно).
- Возможность работы в режиме VAV (системы вентиляции с переменным расходом). В этом случае реализуется принцип работы вентиляции "по требованию" - в каждое помещение подается необходимое количество воздуха только в моменты использования помещений, в остальные периоды включается режим "проветривание" (для реализации потребуется набор VAV-DP - приобретается дополнительно). Система может обслуживать до 20 зон с управлением расходом воздуха по сценариям, с помощью ручного регулятора или датчика СО2.
- Веб-интерфейс для управления вентиляцией с телефона или компьютера из любого места, где есть интернет. Возможность отправки по e-mail уведомлений об ошибках.
- Удаленное управление по Modbus RTU и Modbus TCP для подключения дополнительных пультов, системы «Умный дом» или компьютера.
- Настройка и отладка с компьютера (для подключения потребуется USB-адаптер BSA-02-опция). Наглядный интерфейс этой программы позволяет настраивать режим работы, выводить графики изменения температуры и других параметров. Для сервисных инженеров будет полезен расширенный режим для выполнения диагностики и обновления прошивки контроллера.
- Запись показаний всех датчиков и состояния системы вентиляции при критической аварии (для просмотра информации необходим адаптер BSA-02 для подключения к компьютеру).
- Штатный дополнительный порт Modbus RTU к которому возможно подключить второй пульт, систему «Умный дом», SCADA или компьютер.
- Управление ККБ фреонового охладителя. Варианты: управление вкл./выкл., управление ККБ Mitsubishi бинарным кодом с помощью 3-х реле, управление инверторным ККБ сигналом 0-10В.
- Управление внешними устройствами через релейный выход.
- Удаленное управление вентиляционной установкой от внешних устройств, таких как гигростат, датчик углекислого газа, пожарная сигнализация и других (включается и настраивается с пульта).
Управление через веб-интерфейс с телефона или компьютера
Веб-интерфейс доступен бесплатно всех приточных и приточно-вытяжных установок Breezart (кроме серии Lite) и позволяет удаленно управлять вентустановкой из любого места, где есть интернет.Основные возможности веб-интерфейса:
- Управление температурой, влажностью и скоростью.
- Просмотр показаний датчиков.
- Просмотр ошибки, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
- Уведомления по
e-mail при неисправности вентустановки. - Переключение режимов работы.
- Настройка и запуск сценариев, включая выбор иконок.
- Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
- Управление расходом воздуха в VAV зонах (для VAV систем).
Веб-интерфейс не поддерживает интеграцию с системой «Умный дом» – для этих целей можно использовать все остальные варианты удаленного управления.
Дополнительные опции для вентиляционного оборудования Breezart
Наименование опции | Описание функций |
CT** | Поддержание температуры в помещении по дополнительному датчику температуры (каскадный регулятор) |
|
|
CC** | Климат-контроль: автоматическое переключение тепло/холод. Датчик температуры заказывается отдельно. |
|
|
BC** | Выход управления ККБ Mitsubishi Electric по бинарному коду (3 реле). |
|
|
PC** | Выход управления ККБ 0-10В. |
|
|
HE | Управление увлажнителем с электрическим постнагревателем. |
|
|
HEP | Управление увлажнителем с электрическим пред- и постнагревателем. |
|
|
HA | Управление увлажнителем с водяным постнагревателем. |
|
|
HAP | Управление увлажнителем с водяным пред- и постнагревателем. |
|
|
HC | Поддержание влажности в помещении по дополнительному датчику температуры и влажности (каскадный регулятор). Датчик заказывается отдельно. |
|
|
CP |
Управление увлажнителем Breezart с пульта (заказывается отдельно), вкл/откл по "сухим контактам". |
|
|
EXT | Выход управления вытяжной установкой 550 Extra |
Более подробную информацию о функциях и возможностях автоматики можно найти в документе "Возможности систем вентиляции Breezart" (файл в формате PDF ниже по тексту) С более подробной информацией о вентиляционном оборудовании Breezart можно ознакомиться в разделе "О производителе", в профильных инструкциях по настройке, в сервисных мануалах, программных продуктах,представленных в соответствующих разделах сайтаОстались вопросы по автоматике систем вентиляции Бризарт: обращайтесь по E-mail info@breezartvent.ru, тел. +7 495 127-90-37. или через формы запроса. Мы будем рады помочь вам.
